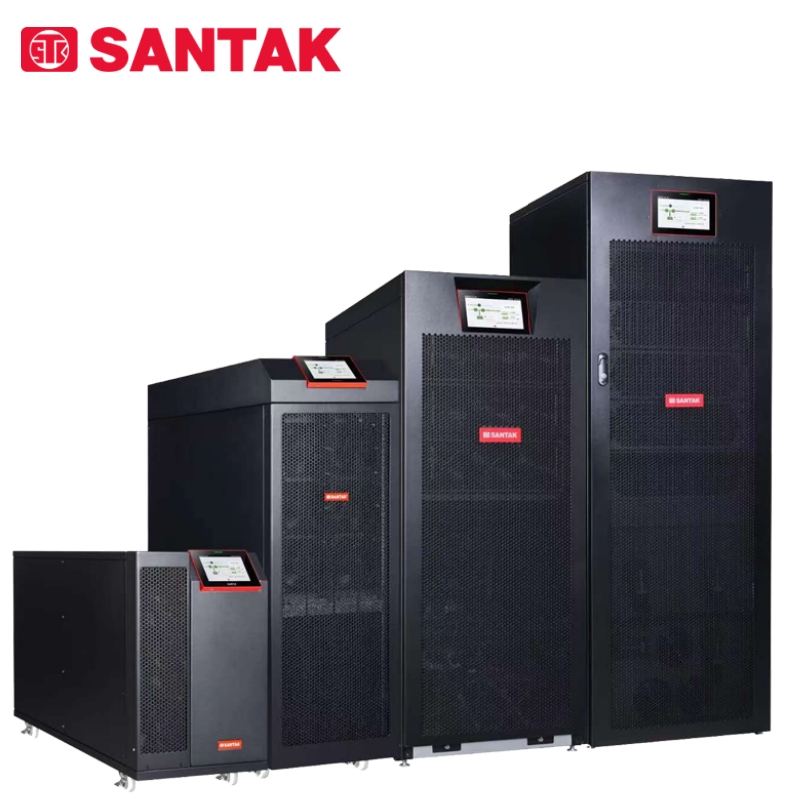

山特城堡3C3 HD是山特城堡3C3经典产品系列的创新升级产品，山特城堡系列UPS秉承为用户关键负载提供安全、可靠、稳定、环保的电力保障为宗旨，不断对产品进行优化和更新。新一代3C3HD采用目前先进的电力电子及数字信号控制保护技术，则具有更高效率，更小体积，更高性能，更便捷操作等特点，能在各个行业领域为用户提供高品质电源保障。
- 采用新一代IGBT及三电平技术，在线效率高达96%，ECO模式高达99%
- 输出功率因数1.0，有效带载量提升10%

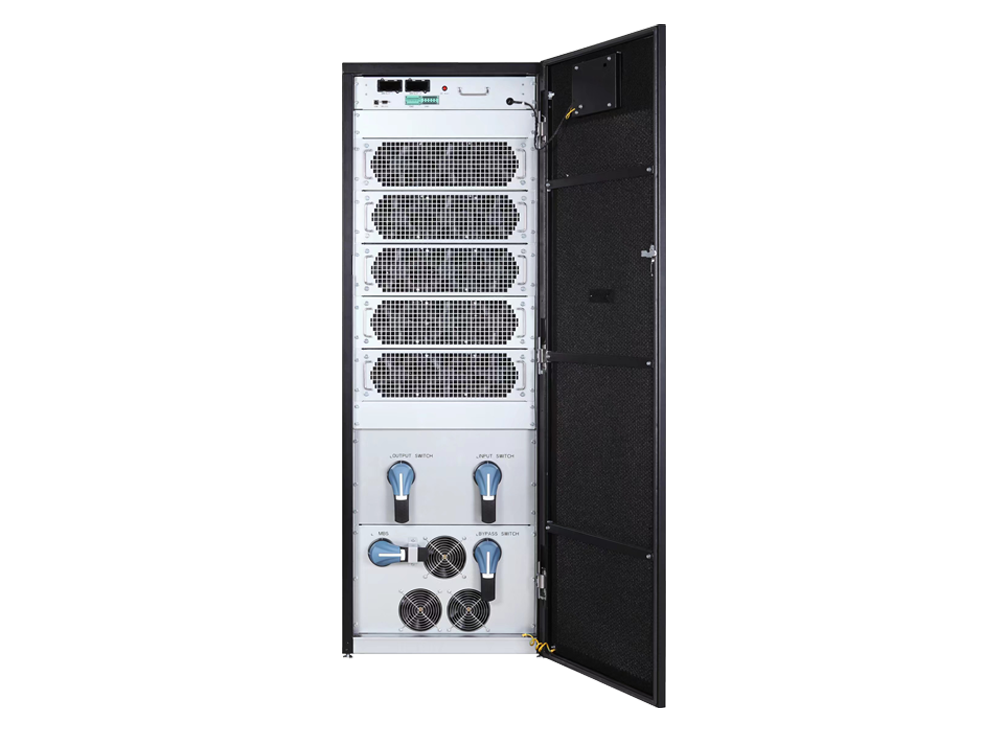

- 模块化设计，MTTR<30分钟
- 更高功率密度，占地面积节约50%
- 充电功率提升4倍，充电时间大幅减少
- 智能电容故障预警功能，进一步提升可靠性
- 智能电池管理功能
- 具有智能虚拟负载测试功能
- 全彩色触摸屏，设备管理更便捷
- 标准支持铅酸，锂电等电池类型
- 支持4台并机，可并机共电池
- 支持电池冷启动
| 型号 | 3C3 HD-20K | 3C3 HD-30K | 3C3 HD-40K | 3C3 HD-60K | 3C3 HD-80K | |
| 额定容量 | 20KVA/20KW | 30KVA/30KW | 40KVA/40KW | 60KVA/60KW | 80KVA/80KW | |
| 输入 | 输入方式 | 三相+N线+地线 | ||||
| 频率 | 50/60Hz，范围40 – 72Hz | |||||
| 功率因数 | ≥ 0.99 | |||||
| 市电电压范围 | 201 ~ 478Vac线电压； 116 ~ 276Vac相电压 | |||||
| 旁路电压范围 | 338 ~ 458Vac线电压； 195 ~ 264Vac相电压 | |||||
| 输入电流谐波 | <2%线性负载； <5%非线性负载 | |||||
| 输出 | 额定电压 | 230/400Vac，3相+N线+地线，（220/380，240/415可选） | ||||
| 功率因数 | 1.0 | |||||
| 频率误差 | 同步旁路频率范围±4Hz | |||||
| 电压稳定性 | 稳态<1% | |||||
| 过载时间 | 102 ~ 110%负载60分钟，111 ~ 125%负载10分钟，126 ~ 150%负载1分钟 | |||||
| 功能 | 在线双变换模式效率 | 高达96% | ||||
| ECO节能模式效率 | 高达99% | |||||
| 电池类型 | VRLA铅酸电池，AGM，胶体电池，NiCad电池，锂电池 | |||||
| 电池电压 | 320V~607V 默认432V | |||||
| 充电方式 | 智能电池管理 | |||||
| 最大充电电流 | 25A | 38A | 50A | 76A | 100A | |
| 并机能力 | 4台并机 | |||||
| 使用环境 | 环境温度 | 0 ~ 40°C | ||||
| 储藏温度 | –15 ~ +55°C | |||||
| 环境湿度 | 5 ~ 95 % ，无凝露 | |||||
| 海拔高度 | 海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用 | |||||
| 尺寸 | 宽*深*高（mm） | 330*668*521 | 330*690*975 | |||
| 重量 | 净重(不含电池） | 41kg | 45kg | 45kg | 90kg | 90kg |
| 毛重(不含电池） | 50kg | 55kg | 55kg | 131kg | 131kg | |
| 安全标准 | 符合标准 | GB4943； YD/T1095； GB/7260.2； IEC/62040 | ||||
| 型号 | 3C3 HD-100K | 3C3 HD-120K | 3C3 HD-160K | 3C3 HD-200k | |
| 额定容量 | 100KVA/100KW | 120KVA/120KW | 160KVA/160KW | 200KVA/200KW | |
| 输入 | 输入方式 | 三相+N线+地线 | |||
| 频率 | 50/60Hz，范围40 – 72Hz | ||||
| 功率因数 | ≥ 0.99 | ||||
| 市电电压范围 | 201 ~ 478Vac线电压； 116 ~ 276Vac相电压 | ||||
| 旁路电压范围 | 338 ~ 458Vac线电压； 195 ~ 264Vac相电压 | ||||
| 输入电流谐波 | <3%线性负载； <5%非线性负载 | ||||
| 输出 | 额定电压 | 230/400Vac，3相+N线+地线，（220/380，240/415可选） | |||
| 功率因数 | 1.0 | ||||
| 频率误差 | 同步旁路频率范围±4Hz | ||||
| 电压稳定性 | 稳态<1% | ||||
| 过载时间 | 102 ~ 110%负载60分钟，111 ~ 125%负载10分钟，126 ~ 150%负载1分钟 | ||||
| 功能 | 在线双变换模式效率 | 高达96% | |||
| ECO节能模式效率 | 高达99% | ||||
| 电池类型 | VRLA铅酸电池，NiCd电池，锂电池 | ||||
| 电池电压 | ±16~±22节 | ||||
| 充电方式 | 智能电池管理 | ||||
| 最大充电电流 | 100A | 120A | 160A | 200A | |
| 并机能力 | 4台并机 | ||||
| 防护登记 | IP20 | ||||
| 使用环境 | 环境温度 | 0 ~ 40°C | |||
| 储藏温度 | –15 ~ +55°C | ||||
| 环境湿度 | 5 ~ 95 % ，无凝露 | ||||
| 海拔高度 | 海拔1000米内无需降额，若超过1000米时应按GB/T 3859.2的规定降容使用 | ||||
| 尺寸 | 宽*深*高（mm） | 500*850*1230 | 500*850*1600 | ||
| 重量 | 净重(不含开关） | 149kg | 149kg | 215kg | 240kg |
| 净重(含4开关） | 162kg | 162kg | 270kg | 295kg | |
| 安全标准 | 符合标准 | GB4943； YD/T1095； GB/7260.2； IEC/62040 | |||
